Karakteristik |
Ketentuan |
Nilai yang ditentukan |
Satuan |
|
|---|---|---|---|---|
|
Karakteristik optik |
||||
|
Atenuasi |
1310nm |
≤ 0.35 |
[dB/km] |
|
|
1383nm ((setelah H2-penuaan) |
≤ 0.35 |
[dB/km] |
||
|
1460nm |
≤ 0.25 |
[dB/km] |
||
|
1550nm |
≤ 0.21 |
[dB/km] |
||
|
1625nm |
≤ 0.23 |
[dB/km] |
||
|
Atenuasi vs Panjang Gelombang Max. α perbedaan |
1285-1330nm, merujuk pada 1310nm |
≤ 0.03 |
[dB/km] |
|
|
1525-1575nm, dalam referensi 1550nm |
≤ 0.02 |
[dB/km] |
||
|
Koefisien Dispersi |
1285-1340nm |
- 3,5 sampai 3.5 |
[ps/(nm·km) ] |
|
|
1550nm |
≤ 18 |
[ps/(nm·km) ] |
||
|
1625nm |
≤ 22 |
[ps/(nm·km) ] |
||
|
Gelombang Dispersi Nol (λ)0) |
... |
1300-1324 |
[nm] |
|
|
Kemiringan Dispersi nol (S)0) |
... |
≤ 0.092 |
[ps/(nm2·km)] |
|
|
Nilai Tipikal |
... |
0.086 |
[ps/(nm2·km)] |
|
|
PMD |
Serat Individu Maksimal |
... |
≤ 0.1 |
[ps/√km] |
| Nilai Desain Link ((M=20,Q=0.01%) |
... |
≤ 0.06 |
[ps/√km] |
|
| Nilai Tipikal |
... |
0.04 |
[ps/√km] |
|
|
Panjang gelombang pemotongan kabel (λ)CC) |
... |
≤ 1260 |
[nm] |
|
|
Mode Field Diameter (MFD) |
1310nm |
8.4-9.2 |
[μm] |
|
|
1550nm |
9.3-10.3 |
[μm] |
||
|
Indeks Refraksi Kelompok Efektifeff) |
1310nm |
1.466 |
... |
|
|
1550nm |
1.467 |
... |
||
|
Diskontinuitas Titik |
1310nm |
≤ 0.05 |
[dB] |
|
|
1550nm |
≤ 0.05 |
[dB] |
||
|
Karakteristik Geometri |
||||
|
Diameter Lapisan |
... |
125.0±0.7 |
[μm] |
|
|
Non-Circularitas Lapisan |
... |
≤ 0.7 |
[%] |
|
|
Diameter Lapisan |
... |
235-245 |
[μm] |
|
|
Kesalahan konsentrisitas lapisan-lapisan |
... |
≤ 12.0 |
[μm] |
|
|
Lapisan Tidak Sirkular |
... |
≤ 6.0 |
[%] |
|
|
Kesalahan Konsentrisitas Lapisan Inti |
... |
≤ 0.5 |
[μm] |
|
|
Curl ((radius) |
... |
≥ 4 |
[m] |
|
|
Waktu pengiriman |
... |
Sampai 50.4 |
[km/reel] |
|
|
Karakteristik Lingkungan |
1310nm, 1550nm & 1625nm |
|||
|
Atenuasi Terinduksi Tergantung Suhu |
-60°C sampai +85°C |
≤ 0.05 |
[dB/km] |
|
|
Atenuasi yang Diinduksi Siklus Suhu-Kelembaban |
-10°C sampai +85°C, 98% RH |
≤ 0.05 |
[dB/km] |
|
|
Atenuasi yang disebabkan oleh ketergantungan air |
23°C, selama 30 hari |
≤ 0.05 |
[dB/km] |
|
|
Atenuasi yang disebabkan oleh ketergantungan panas lembab |
85°C dan 85% RH, selama 30 hari |
≤ 0.05 |
[dB/km] |
|
|
Penuaan dengan Panas Kering |
85°C, selama 30 hari |
≤ 0.05 |
[dB/km] |
|
|
Spesifikasi Mekanis |
||||
|
Uji Bukti |
... |
≥ 9.0 |
[N] |
|
|
... |
≥ 1.0 |
[%] |
||
|
... |
≥ 100 |
[kpsi] |
||
|
|
... |
... |
... |
|
|
Kerugian Terinduksi Makro Bend |
10 Berputar Sekitar Mandrel Jarak 15 mm |
1550nm |
≤ 0.25 |
[dB] |
| 10 Berputar Sekitar Mandrel Jarak 15 mm |
1625nm |
≤ 1.0 |
[dB] |
|
| 1 Berputar di sekitar mandrel dengan radius 10 mm |
1550nm |
≤ 0.75 |
[dB] |
|
| 1 Berputar di sekitar mandrel dengan radius 10 mm |
1625nm |
≤ 1.5 |
[dB] |
|
|
Kekuatan strip pelapis |
kekuatan rata-rata khas |
1.5 |
[N] |
|
|
kekuatan puncak |
1.3-8.9 |
[N] |
||
|
Parameter kelelahan dinamis (n)d) |
... |
≥ 20 |
... |
|
Semua produk
-
Fiber Optic Splitter
-
Fiber Optic Patch Cord
-
Fiber Optic Fast Connector
-
Multiplexer Divisi Panjang Gelombang
-
Fiber Optic Splice Closure
-
Fiber Optic Terminal Box
-
MPO MTP Patch Cord
-
Optical Fiber Cable
-
Fiber Optic Attenuator
-
Fiber Optic Connectors
-
Fiber Optic Adapter
-
Fiber Optic Polishing Equipment
-
Fiber Optic Tools
-
GPON ONU
-
SFP Fiber Optic Transceiver
-
Tuan Henry ThaiKocent Optec Limited adalah mitra jangka panjang kami. -
Tuan PabloSaya terkejut ketika saya melakukan pemesanan pertama dengan Kocent Optec Limited pada tahun 2014. Satu kontainer kabel GYXTW 40GP dan satu kontainer 20GP untuk konektor cepat, kabel patch dan adaptor.
YOFC G657A1 EasyBand Bending Insensitive SM Fiber Core Bare Optical Fiber Spool Untuk Kabel Optik
| Place of Origin | Hubei, China |
|---|---|
| Nama merek | YOFC |
| Sertifikasi | ISO9001, RoHS |
| Model Number | G652 |
| Minimum Order Quantity | Negotiation |
| Harga | dapat dinegosiasikan |
| Packaging Details | wooden roll, wooden pallet |
| Delivery Time | 3~5 days after get payment |
| Syarat-syarat pembayaran | Western Union,T/T,L/C |
| Supply Ability | 10,000km/ month |
Hubungi saya untuk sampel gratis dan kupon.
ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.
xDetail produk
| Material | Optical Fiber | Name | Optica Bare Fiber |
|---|---|---|---|
| Panjang | 50.4km | Fiber type | G657A1 |
| Fiber | Single Mode | Cores | Single core |
| Color | Nature color, or 12 color code | Diameter | 125um, 250um |
| Part number | YOFC-G767A2-Color |
Deskripsi Produk

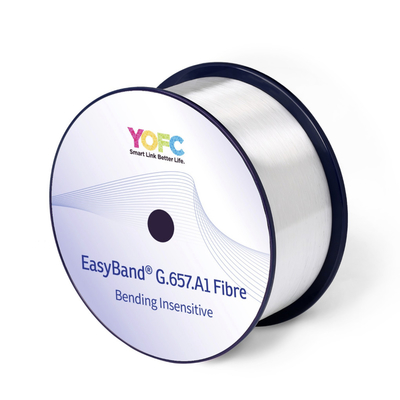

YOFC G657A1 EasyBand Bending Insensitive SM Fiber Core Bare Optical Fiber Spool Untuk Kabel Optik
1Apa itu serat G657A1?
- YOFC EasyBand® lentur tidak sensitif serat mode tunggal mencakup semua fitur serat FullBand® dan memberikan ketahanan yang baik terhadap lentur maro.
- Ini memiliki sensitivitas lentur makro rendah dan tingkat puncak air rendah.
- Hal ini secara komprehensif dioptimalkan untuk digunakan di band O-E-S-C-L (1260 -1625 nm).
- Ini menawarkan ketahanan yang baik terhadap kerugian tambahan karena lenturan makro yang rendah di wilayah panjang gelombang 1625 nm.
- Ini tidak hanya mendukung aplikasi pita L tetapi juga memungkinkan pemasangan mudah tanpa perawatan yang berlebihan saat menyimpan serat, misalnya, dalam kaset splicing.
- Untuk penggunaan kabel di dalam bangunan, serat mendukung instalasi dengan radius lentur kabel kecil dan penyelenggara kompak.
2Aplikasi:
- Kabel pitch pendek untuk aplikasi khusus
- Jaringan optik berkinerja tinggi yang beroperasi di pita O-E-S-C-L
- Jalur optik berkecepatan tinggi di bangunan (FTTx)
- Kabel dengan persyaratan lentur rendah
3Standar produk:
- YOFC EasyBand® lentur serat mode tunggal tidak sensitif memenuhi atau melebihi Rekomendasi G ITU-T.652.D/G.657.A1 termasuk Spesifikasi Serat Optik IEC 60793-2-50 tipe B1.3/B6.a1.
4. G657A2 Karakteristik Serat:
- Atenuasi rendah memenuhi permintaan operasi dalam band O-E-S-C-L
- Ketahanan kehilangan lentur yang baik pada bending radius pendek
- Kerugian lentur rendah untuk desain kabel yang sangat menuntut termasuk pita
- PMD rendah memenuhi persyaratan bitrate tinggi dan transmisi jarak jauh
- Parameter geometris yang akurat yang memastikan kerugian splicing rendah dan efisiensi splicing tinggi
5.Spesifikasi
Layanan OEM/ODM:
Jika Anda ingin menampilkan logo merek Anda sendiri pada barang seperti kabel, kantong paket, label atau di mana saja.

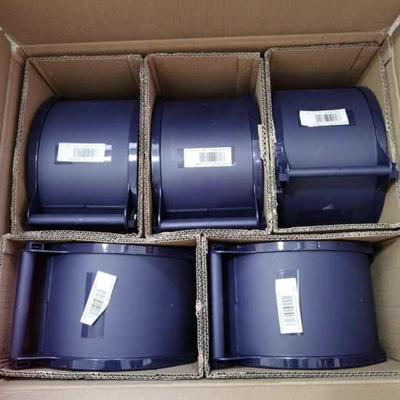

Kemasan:
Menurut Stardard Export Packing.
Kotak karton, kotak kayu, palet kayu.
Pengiriman:
- Ekspres internasional seperti UPS, TNT, DHL, dll
- Penerbangan internasional: CA, AA, EA, dll
- Lewat laut
