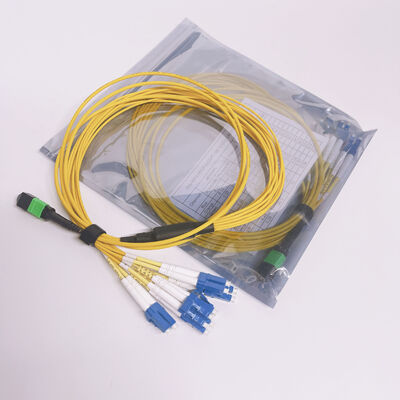

Kabel Patch Break-out MPO MTP APC Poles 8 Serat Mode Tunggal dengan Metode Polaritas A B C ke Kabel Break-out Serat Optik LC Duplex

  • Single Mode 8 Fibers APC Polished MPO MTP Break-out Patch Cable with Polarity Method A B C to LC Duplex Fiber Optic Break-out Cable
  • Single Mode 8 Fibers APC Polished MPO MTP Break-out Patch Cable with Polarity Method A B C to LC Duplex Fiber Optic Break-out Cable
  • Single Mode 8 Fibers APC Polished MPO MTP Break-out Patch Cable with Polarity Method A B C to LC Duplex Fiber Optic Break-out Cable
  • Single Mode 8 Fibers APC Polished MPO MTP Break-out Patch Cable with Polarity Method A B C to LC Duplex Fiber Optic Break-out Cable
Tempat asal Guangdong, Tiongkok
Nama merek KCO
Sertifikasi ISO9001, RoHS
Nomor model MPOA-MPOA-12fo-LSZH-xM
Kuantitas min Order perundingan
Harga negotiable
Kemasan rincian Tas PE, kotak karton, gulungan kayu
Waktu pengiriman 2 ~ 5 hari setelah mendapatkan pembayaran
Syarat-syarat pembayaran Western Union,T/T,L/C
Detail produk
Konektor MPO/APC Serat OS1
Menutupi PVC, LSZH Kerugian penyisipan 0.2db
Kembali Kerugian 55dB Diameter 2.0mm, 3.0mm
Panjang 1, 3, 5, 7, 10, 15, 20, ... Inti 9/125
Jumlah Serat 8 serat, 12 serat, 24 serat Warna kuning
Menyoroti

Single Mode APC MPO-8 kabel serat

,

MTP-8 ke kabel patch duplex LC

,

Metode polaritas kabel MPO-8
Tinggalkan pesan
Deskripsi Produk
Ikhtisar Produk

Pabrik Serat KCO langsung menjual Kabel Patch Optik Serat APC MPO-8 / MTP-8 ke LC Duplex Mode Tunggal 8-serat. Kabel patch densitas tinggi ini menampilkan kabel utama mini 8-serat dengan konektor MPO-8 atau MTP-8 APC di satu sisi dan konektor dupleks LC (biasanya LC/UPC) di sisi lain.

Seperti kabel trunk MPO/MTP, kabel patch break-out MPO/MTP ke LC tersedia dalam tiga metode koneksi: Tipe A (straight-through), Tipe B (cross connect), dan Tipe C (cross pair).

Konektor MPO APC / MTP APC menampilkan pemolesan Angled Physical Contact, yang dirancang untuk koneksi berkecepatan tinggi dan kehilangan rendah di jaringan perusahaan modern dan pusat data.

Konfigurasi yang Tersedia
Opsi 1: Konektor MPO-8 APC + kabel mini SM G657A1 8F + konektor Dupleks LC/UPC
Opsi 2: Konektor MTP-8 APC + kabel mini SM G657A1 8F + konektor Dupleks LC/UPC

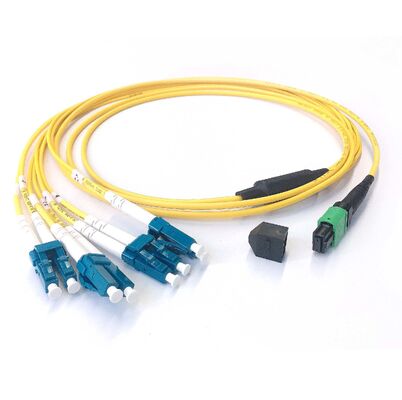

Single Mode 8-fiber APC MPO-8 MTP-8 to LC Duplex fiber optical break-out patch cable with connector detail
Polaritas Kabel Patch Break-out MPO ke LC / MTP ke LC
1. Tipe A (Straight-Through)

Pemetaan Serat: Serat 1 terhubung ke Serat 1 (LC), Serat 2 ke Serat 2, dan seterusnya.

Orientasi Kunci: Kunci-Atas ke Kunci-Bawah.

Cara Kerja: Karena ini mempertahankan jalur lurus, pembalikan Tx → Rx harus terjadi di tempat lain di jaringan. Untuk melengkapi sirkuit, Anda harus menggunakan kabel patch dupleks LC standar A-ke-B (Crossover) di satu ujung (misalnya, di switch/transceiver).

2. Tipe B (Cross Reversed)

Pemetaan Serat: Serat 1 terhubung ke Serat 12 (LC), Serat 2 terhubung ke Serat 11, dan seterusnya.

Orientasi Kunci: Kunci-Atas ke Kunci-Atas.

Cara Kerja: Ini menciptakan pembalikan inheren di dalam kabel itu sendiri. Karena pembalikan internal ini, Anda harus menggunakan kabel patch LC A-ke-A Straight-Through untuk mempertahankan orientasi Tx → Rx yang benar.

3. Tipe C (Cross Pair-Flipped)

Pemetaan Serat: Serat 1 terhubung ke Serat 2 (LC), Serat 2 ke Serat 1, Serat 3 ke Serat 4, dan seterusnya.

Orientasi Kunci: Kunci-Atas ke Kunci-Bawah.

Cara Kerja: Pembalikan pasangan secara alami memetakan Tx ke Rx dari ujung ke ujung, menjadikannya ideal untuk terhubung langsung ke peralatan LC dupleks tanpa memerlukan kabel patch crossover khusus. Anda menggunakan kabel patch LC standar A-ke-B di kedua ujungnya.

Diagram showing MPO to LC break-out patch cable polarity methods Type A, Type B, and Type C fiber mapping
Detail Produk
  • Sisi Konektor A: MPO-8 APC, MTP-8 APC
  • Sisi Konektor B: LC/UPC dupleks, LC/APC dupleks (lainnya tersedia)
  • Tipe Serat: Mode Tunggal G657A1 / G657A2
  • Jumlah Serat: 8F
  • Diameter Kabel: 3.0mm
  • Bahan Selubung Luar Kabel: LSZH, PVC, OFNR
  • Warna Kabel: Kuning (kustomisasi tersedia)
  • Panjang Break-out: 30cm, 50cm
  • Diameter Kabel Break-out: 2.0mm
  • Polaritas: Disesuaikan
  • Kerugian Penyisipan (IL): Kerugian Sangat Rendah (0.35dB)
  • Kerugian Pengembalian (RL): 55dB
  • Panjang Kabel: Disesuaikan
  • 100% diuji pabrik sebelum pengiriman.
  • Laporan pengujian disertakan dengan setiap unit.
  • Layanan OEM: Tersedia
  • Pengemasan: 1 buah/kantong

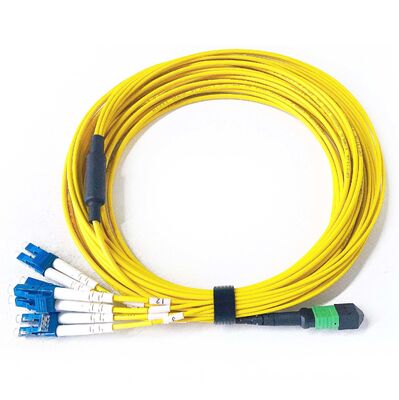

Single Mode 8-fiber APC MPO-8 to LC Duplex break-out patch cable product detail view
Aplikasi
  • Pusat Data
  • Pusat AI
  • Pusat Koneksi Starlink
  • FTTH (Serat ke Rumah)
  • FTTO (Serat ke Kantor)
  • FTTC (Serat ke Curb)
  • FTTR (Serat ke Ruangan)
  • FTTX (Serat ke X)
Spesifikasi
Parameter Rakitan Kabel Serat Standar
Tipe Serat SM (G.657A)
Bahan Jaket LSZH / OFNR / PVC
Sisi Konektor A MPO APC betina / jantan, MTP APC betina / jantan
Sisi Konektor B LC/UPC dupleks, LC/APC dupleks, Lainnya
Bahan Ferrule Polimer berisi kaca
Panjang Gelombang Pengujian 1310±30 / 1550±30nm
Kerugian Penyisipan IL (dB) ≤ 0.35dB (kerugian sangat rendah), ≤ 0.65dB (kerugian standar)
Kerugian Pengembalian RL (dB) ≥ 55dB (APC)
Pertukaran ≤ 0.2dB
Rakitan Kabel Kabel Trunk
Suhu Operasi (°C) -10 ~ +70
Suhu Penyimpanan (°C) -40 ~ +85
Paket 1 unit/kantong

*Semua nilai yang ditentukan adalah dengan konektor.
