144 Serat OM4 Multimode 50/125 PSP Steel Tape Armored Gambar 8 Kabel Serat Optik Udara Self-Supporting GYTC8S

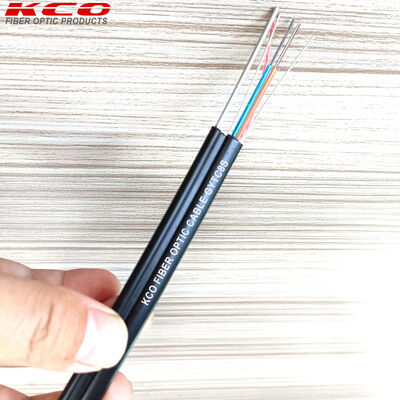

Kabel Serat Optik Udara GYTC8S Figure 8 adalah kabel serat optik luar ruangan tipe loose-tube klasik berkekuatan logam, mandiri. Kabel ini banyak digunakan untuk instalasi udara langsung tanpa memerlukan kawat penopang terpisah.

Penampang "8" terintegrasinya menyatukan unit transmisi optik dan penopang baja galvanis berkekuatan tarik tinggi dalam satu selubung luar HDPE yang kontinu, menjadikannya solusi yang hemat biaya dan andal untuk konstruksi jaringan udara telekomunikasi global. Kapasitas kabel GYTC8S Figure 8 Aerial Optical Fiber Outdoor berkisar dari 2 serat hingga 288 serat.

Ini adalah kabel udara multimode mandiri tipe 8 lapis baja tugas berat, yang menggabungkan serat multimode OM4 50/125µm yang dioptimalkan laser dengan struktur udara berbentuk 8 terintegrasi lapis baja pita baja yang kokoh.

Kabel ini banyak digunakan untuk interkoneksi udara luar ruangan antar gedung pusat data, tautan udara tulang punggung 40G/100G berkecepatan tinggi di kawasan industri, akses jaringan berkecepatan tinggi antar gedung kampus, dan skenario backhaul jaringan pemantauan definisi tinggi luar ruangan yang memerlukan perlindungan mekanis tinggi dan transmisi multimode berkecepatan tinggi.

• Redaman: ≤3.0~3.5 dB/km pada 850nm, ≤1.0~1.5 dB/km pada 1300nm, sepenuhnya memenuhi persyaratan kerugian rendah untuk transmisi multimode berkecepatan tinggi.
• Bandwidth: Bandwidth Modal Efektif ≥4700 MHz*km pada 850nm, Bandwidth Overfilled Launch ≥3500 MHz*km pada 850nm, jauh melampaui kinerja serat multimode OM3.
• Kemampuan Transmisi: Mendukung 10GBase-SR 10 Gigabit Ethernet hingga 550 meter, transmisi berkecepatan tinggi 40G/100G hingga 150 meter, dan sepenuhnya kompatibel mundur dengan protokol Fibre Channel 1G/4G/8G/16G/25G, sangat cocok dengan sistem sumber cahaya VCSEL berbiaya rendah.

Kabel ini secara ketat sesuai dengan standar serat multimode OM4 IEC 60793-2-10 A1a.3, standar industri kabel mandiri berbentuk 8 Tiongkok YD/T 1155, dan spesifikasi umum kabel optik internasional IEC 60794-1-2, dengan sertifikasi CE, RoHS, dan ISO9001 untuk pengiriman proyek global.

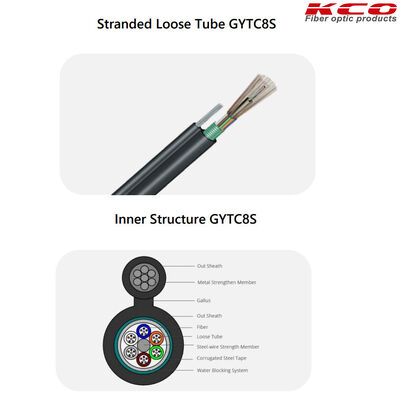

• Unit Optik — Serat Multimode OM4: 2~144 buah serat multimode OM4 standar IEC 60793-2-10 A1a.3 50/125µm yang dioptimalkan laser, dengan lapisan akrilat ganda yang diawetkan UV 250µm, dikodekan warna secara ketat sesuai standar TIA-598-A untuk identifikasi mudah dan terminasi cepat.
• Tabung Longgar PBT Modulus Tinggi: Setiap tabung menampung hingga 12 serat OM4, terbuat dari bahan PBT berkekuatan tinggi tahan hidrolisis. Tabung diisi penuh dengan gel penghalang air tiksotropik yang tidak menetes, yang menyangga tekanan mekanis, mengisolasi kelembaban, dan menyimpan panjang serat berlebih yang tepat untuk memastikan tidak ada tegangan tambahan pada serat selama pembengkokan atau ketegangan.
• Tali Pengisi Non-higroskopis: Ketika jumlah tabung longgar tidak mencukupi untuk membentuk lapisan pilin melingkar penuh, tali pengisi berkekuatan tinggi yang tidak menyerap air ditambahkan untuk menjaga kebulatan dan stabilitas struktural inti kabel yang dipilin.
• Anggota Kekuatan Logam Pusat: Kawat baja galvanis berkekuatan tarik tinggi padat berjalan melalui pusat geometris inti kabel yang dipilin, memberikan kekakuan tarik inti untuk seluruh unit transmisi optik, mencegah tegangan serat di bawah beban suspensi udara jangka panjang.
• Lapisan Pilin Balik S-Z: Semua tabung longgar dan tali pengisi dipilin di sekitar anggota kekuatan pusat dengan teknologi pilin balik S-Z yang dioptimalkan, yang selanjutnya menyimpan redundansi serat yang cukup dan secara efektif menghindari kerusakan serat yang disebabkan oleh tegangan aksial.
• Sistem Penghalang Air Seluruh Bagian: Benang penghalang air khusus diletakkan di antara lapisan pilin, dan pita penghalang air yang dapat mengembang tinggi membungkus seluruh inti yang dipilin, sepenuhnya menghalangi migrasi air longitudinal di dalam kabel.
• Penghalang Kelembaban APL Longitudinal: Lapisan tipis pita laminasi aluminium-polietilen (APL) dibungkus secara longitudinal di luar pita penghalang air, membentuk penghalang kelembaban tertutup pertama untuk menghalangi masuknya kelembaban lateral.
• Pelindung Baja Bergelombang PSP: Lapisan pita baja bergelombang berlapis plastik dua sisi (PSP) dibungkus secara longitudinal di luar lapisan APL, membentuk penghalang perlindungan mekanis tugas berat kedua. Lapisan ini secara drastis meningkatkan kinerja anti-remuk, anti-benturan, dan anti-tikus kabel, menjadikannya jauh lebih kokoh daripada varian GYTC8Y tanpa lapis baja.
• Unit Penopang Beban Atas: Kawat penopang baja galvanis 7-untai berdiameter 1.2~1.6mm berkekuatan tinggi tertanam di lingkaran atas profil berbentuk 8. Unit ini menanggung 100% beban tarik suspensi udara, dengan gaya tarik yang diizinkan jangka panjang hingga 4000N dan gaya tarik puncak jangka pendek mencapai 9000N, mendukung bentang udara aman maksimum 80 meter.
• Selubung Unit Optik Lapis Baja Bawah: Inti kabel lapis baja PSP sepenuhnya terenkapsulasi dalam lingkaran bawah profil berbentuk 8, dengan selubung terikat erat ke lapisan lapis baja PSP untuk membentuk struktur tertutup terintegrasi baja-polietilen (S) yang andal.
• Selubung Luar HDPE Tahan UV Terintegrasi: Penopang baja atas dan inti kabel lapis baja bawah diekstrusi bersama menjadi satu selubung polietilen densitas tinggi (HDPE) hitam yang kontinu, dicampur dengan stabilisator UV dan aditif anti-penuaan. Ketebalan selubung dikontrol secara ketat untuk memenuhi persyaratan ketahanan cuaca luar ruangan selama 30+ tahun, dengan dimensi keseluruhan tipikal berkisar dari 10.6×20.8mm (2~20 inti) hingga 13.5×24.5mm (144 inti).

• Kinerja Tarik Ultra-tinggi
• Lapisan Pilin Balik S-Z
• Sistem Penghalang Air Seluruh Bagian
• Lapisan Perlindungan Lapis Baja Penghalang Ganda: Penghalang Kelembaban APL Longitudinal, Pelindung Baja Bergelombang PSP
• Sistem Selubung Luar Berbentuk 8 Terintegrasi: Unit Penopang Beban Atas, Selubung Unit Optik Lapis Baja Bawah
• Selubung Luar HDPE Tahan UV Terintegrasi

• Tautan Udara Berkecepatan Tinggi Antar Gedung Kampus Pusat Data
• Jaringan Udara Tulang Punggung 10G/40G Luar Ruangan Kawasan Industri & Pabrik Cerdas
• Pemantauan Berkecepatan Tinggi & Tulang Punggung Jaringan Luar Ruangan Kampus & Universitas
• Jaringan Komunikasi Terintegrasi Lampu Jalan Kota Cerdas
• Penyebaran Darurat Jaringan Berkecepatan Tinggi Acara Skala Besar & Sementara
• Backhaul Pemantauan Berkecepatan Tinggi Area Pemandangan Terpencil & Pegunungan

Kami menawarkan layanan OEM dan ODM penuh. Jika Anda ingin menampilkan logo merek Anda sendiri pada barang — seperti pada kabel, kantong kemasan, label, atau di mana pun — kami dapat mengakomodasi persyaratan Anda. Layanan OEM dan ODM kami selalu siap membantu.

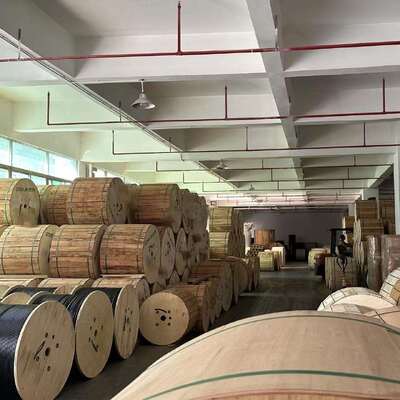

Sesuai dengan kemasan ekspor standar:

• Kotak karton
• Kotak kayu
• Palet kayu

• Ekspres internasional seperti UPS, TNT, DHL, dll.
• Udara internasional: CA, AA, EA, dll.
• Melalui laut
